Как сделать чертеж в КОМПАСЕ?

Как сделать чертеж в Компасе?

Давайте разберемся, как сделать чертеж в компасе? На самом деле, здесь нет ничего сложного, но вы должны знать хотя бы интерфейс этой программы. Чертеж в компасе может сделать абсолютно любой, если знает как.

 Для начала надо создать новый документ "Чертеж". Я буду делать чертеж обычного навесного замка.

Поскольку он маленький, мне надо установить масштаб. Я захожу в Вставка-->Вид и выбираю масштаб 4:1

Теперь мне надо узнать ширину и высоту этого замка. По этим размерам я делаю прямоугольник. Это габариты замка.



 Далее я выбираю инструмент "Параллельная прямая", чтобы обозначить габариты корпуса. Я кликаю по нижней части замка и провожу прямую вверх на определенное расстояние.

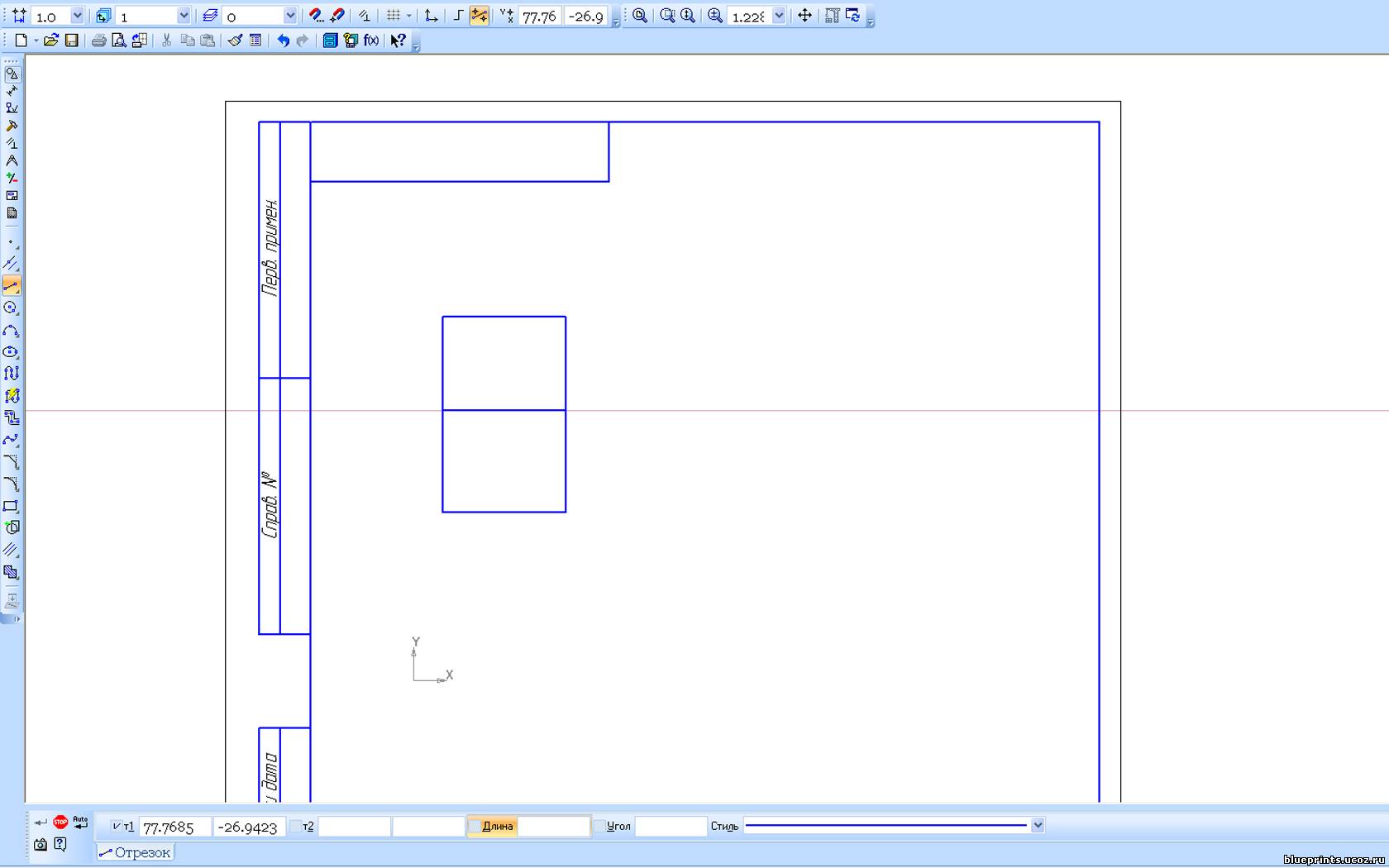

Теперь я могу провести отрезок

 Я забыл провести осевую линия. Для начала я установлю привязку "Середина".На верхней панели я кликаю по иконки магнита и в открывшимся окне выбираю привязку.

Далее я провожу осевую линию.

Теперь инструментом "Параллельная прямая" я обозначу расстояние между двумя дужками снаружи и  внутри. Скажу сразу, что расстояние берется между прямой, которую мы выбрали и между одной из появившихся прямых. Поэтому мне надо поделить расстояние между дужками на два.

Я кликаю по осевой линии и провожу две параллельные прямые. Тем же инструментом я показываю расстояние перед радиусом дужек.

Теперь я могу провести отрезки

Далее я выбираю инструмент"Дуга по 3 точкам" и провожу дугу.

Получилось скругление дужек.

Теперь надо удалить все вспомогательные прямые.

Ну и убрать лишние линии тоже надо.

1)  я иду в "Редактирование"

2) выбираю "Усечь кривую"

3) нажимаю на не нужных линиях.

Одна проекция окончена.

Тем же способом я делаю вид снизу. Забыл сказть, что можно сразу сделать прямоугольник с осевыми линиями.

Далее я делаю ещё одну проекцию. Напоминаю, что все проекции должны быть вровень друг с другом. То есть вид снизу должен быть точно под проекцией вида сбоку и не куда не вылазить. Я беру инструмент "Горизонтальная прямая".Думаю, вы поняли зачем

Теперь приступим к виду сверху. Я копирую вид снизу

и буру инструмент " Вертикальные прямые"

Так как дужки у замка это просто трубки, то на виде сверху надо это указать. Я беру инструмент "Окружность",русую два круга и соединяю их отрезками

Вот все проекции готовы. Осталось только указать размеры.

Инструментом" Линейный размер" я указываю расстояние между точками.

И проставляю радиуса

Наш чертеж завершен. Разумеется, по этому чертежу сделать этот замок нельзя, мы просто сделали сборочный чертеж. По такому принципу и делаются чертежи деталей.Теперь Вы умеете делать чертеж в компасе! В следующем уроке мы сделаем 3D модель по этим чертежам.
